產品說明：籃式過濾器，又稱筒式過濾器、桶式過濾器，又寫成藍式過濾器。該過濾器主要用于油、水或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于2-3倍．遠遠超過Y型、T型過濾器過濾面積。濾網結構與其它過濾網不一樣，因形狀像籃子，故名籃式過濾...
邁特過濾設備攜手各行業打造滿足客戶需求產品的保障
籃式過濾器，又稱筒式過濾器、桶式過濾器，又寫成藍式過濾器。該過濾器主要用于油、水或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于2-3倍．遠遠超過Y型、T型過濾器過濾面積。濾網結構與其它過濾網不一樣，因形狀像籃子，故名籃式過濾器。
籃式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。
過濾器類型
1、直通平底藍式過濾器 2、直通弧底籃式過濾器
3、高低接管平底藍式過濾器 4、高低接管弧底藍式過濾器
過濾器特點
1、 該過濾器結構**，設計合理。
2、 通量大、阻力小。
3、 壓力損失一般為0.52～1.2kpa。
4、 適用范圍廣泛：水、油、蒸汽、弱酸、弱堿液等介質均可。
5、 一般通水網為18-300目左右
6、 通氣網40-100目左右
7、 通油網100-480目左右，
8、 適用介質溫度：≤200-450℃
過濾器參數
殼體材質：鑄鐵，碳鋼、不銹鋼
濾網材質：碳鋼、不銹鋼
密封件材質：耐油石棉，柔性石墨，聚四氟乙烯
工作溫度 ：碳鋼-30~+380、不銹鋼-80~+450
公稱壓力：0.6~6.4（150Lb~300Lb）
過濾精度：10~300目
連接方式：法蘭，對焊

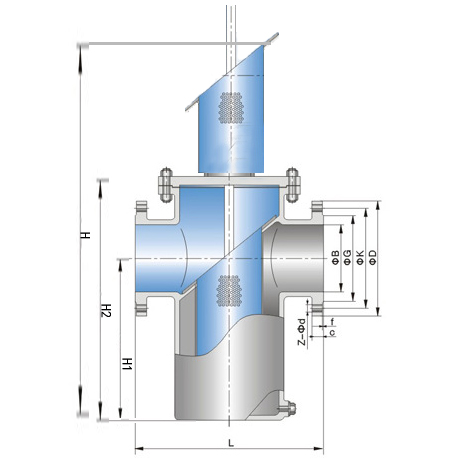

外形簡圖
選型參數：
濾器 型號 | 公稱通徑DN | Φ | L | H1 | H2 | H | 排污口 | 參考重量 |
MZLG-25×**/* | 25 | 76 | 220 | 160 | 260 | 480 | R1/2" | 12 |
MZLG-32×**/* | 32 | 76 | 220 | 165 | 270 | 495 | 16 | |
MZLG-40×**/* | 40 | 108 | 280 | 180 | 300 | 550 | 23 | |
MZLG-50×**/* | 50 | 108 | 280 | 180 | 300 | 550 | 28 | |
MZLG-65×**/* | 65 | 133 | 330 | 220 | 350 | 650 | 48 | |
MZLG-80×**/* | 80 | 159 | 340 | 260 | 400 | 740 | 65 | |
MZLG-100×**/* | 100 | 219 | 420 | 310 | 470 | 880 | R1" | 126 |
MZLG-150×**/* | 125 | 273 | 480 | 360 | 550 | 910 | 186 | |
MZLG-150×**/* | 150 | 273 | 500 | 430 | 620 | 1175 | 248 | |
MZLG-200×**/* | 200 | 325 | 560 | 530 | 780 | 1875 | 292 | |
MZLG-250×**/* | 250 | 640 | 660 | 640 | 930 | 2170 | 415 | |
MZLG-300×**/* | 300 | 478 | 750 | 840 | 1200 | 2690 | 596 | |
MZLG-400×**/* | 400 | 622 | 850 | 950 | 1300 | 2750 | R11/4" | 640 |
MZLG-450×**/* | 450 | 670 | 970 | 950 | 1350 | 2820 | ||
MZLG-500×**/* | 500 | 738 | 1030 | 1050 | 1460 | 2890 | 760 | |
MZLG-550×**/* | 550 | 775 | 1070 | 1050 | ||||
MZLG-600×**/* | 600 | 824 | 1220 | 1240 | ||||
MZLG-700×**/* | 700 | 924 | 1320 | 1400 | ||||
MZLG-800×**/* | 800 | 1020 | 1400 | R2" | 1560 | |||
MZLG-900×**/* | 900 | 1120 | 1520 | 1700 | ||||
MZLG-500×**/* | 1000 | 1220 | 1620 | 1740 | 2500 | 4500 | 1850 |
選型原則
1、進出口通徑
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力
按照過濾管路可能出現的Z高壓力確定過濾器的壓力等級。
3、孔目數的選擇
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。
各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。
邁特過濾設備攜手各行業打造滿足客戶需求產品的保障
| 設備原理: | 濾網攔截 | 設備型號: | MLG- |
| 額定流量: | 20~2000m/min | 設計壓力: | 1.6mpa |
| 主體材料: | 鑄鐵 鑄鋼 304 | 濾網材質: | 304 |
| 濾網精度: | 60~500目 | 使用范圍: | 灌溉、鍋爐、蒸汽、石油化工 |
